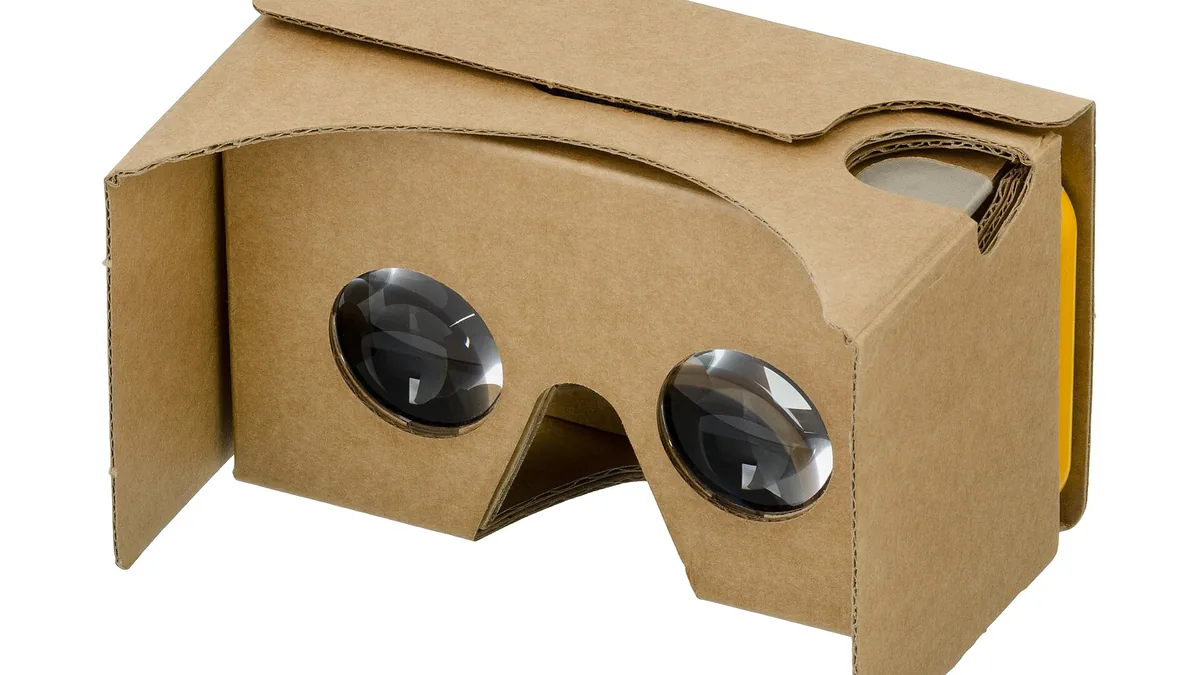

Jak zrobić okulary VR samemu (z kartonu)

Domowe okulary VR to składana obudowa z kartonu, dwie soczewki wypukłe i telefon w środku. Koszt materiałów zamyka się w kilkunastu złotych, a złożenie zajmuje około godziny. Efekt jest zbliżony do najtańszej gotowej obudowy — i tak samo ograniczony.

Poniżej pełna lista materiałów, instrukcja krok po kroku, typowe błędy oraz uczciwe porównanie z gotowym zestawem, żebyś wiedział, czy w ogóle warto się za to zabierać.

Jak to działa

Zasada jest identyczna jak w gotowych nakładkach. Telefon wyświetla dwa nieco przesunięte obrazy — po jednym dla każdego oka. Soczewki umieszczone kilka centymetrów przed ekranem pozwalają zogniskować na nim wzrok i rozciągają obraz na boki. Żyroskop telefonu wykrywa obrót głowy i przesuwa scenę.

Cała rola kartonu sprowadza się do trzech rzeczy: utrzymać telefon w stałej odległości od soczewek, utrzymać soczewki na wysokości oczu i odciąć światło z zewnątrz. Nic więcej się w środku nie dzieje — nie ma elektroniki, zasilania ani czujników.

Czego potrzebujesz

• Karton falisty o grubości około trzech milimetrów — najlepiej ze zwykłego pudełka po paczce. Zbyt cienki nie utrzyma kształtu, zbyt gruby źle się składa.
• Dwie soczewki wypukłe o średnicy około dwudziestu pięciu milimetrów. To jedyny element, którego nie zrobisz w domu — kupuje się je jako zestaw do składania gogli.
• Nóż introligatorski i linijkę metalową. Nożyczki dadzą krzywe krawędzie na kartonie falistym.
• Klej na gorąco lub taśma dwustronna. Klej w sztyfcie nie utrzyma kartonu.
• Rzep lub gumka do zamykania klapki z telefonem.
• Czarny marker lub farba do zamalowania wnętrza — jasny karton odbija światło i psuje kontrast.
• Szablon do wydruku — schemat wycięcia w skali jeden do jednego.

Opcjonalnie przyda się magnes neodymowy albo pasek folii przewodzącej, jeśli chcesz mieć fizyczny przycisk działający na ekranie dotykowym.

Instrukcja krok po kroku

1. Wydrukuj szablon w skali 100%. Sprawdź w ustawieniach drukarki, czy nie jest włączone dopasowanie do strony — przeskalowany szablon zepsuje odległości i obraz się nie zogniskuje.
2. Przyklej szablon do kartonu i przetnij nożem po zewnętrznych liniach. Prowadź nóż wzdłuż metalowej linijki, kilka razy z lekkim naciskiem, zamiast raz z dużą siłą.
3. Zaznacz linie zgięcia tępą stroną noża, nie przecinając kartonu na wylot. Bez tego zgięcia będą się łamać w przypadkowych miejscach.
4. Wytnij dwa okrągłe otwory na soczewki i osadź je tak, by nie miały luzu. Odległość między środkami otworów powinna odpowiadać rozstawowi twoich oczu.
5. Zamaluj wnętrze na czarno i poczekaj, aż wyschnie. To najczęściej pomijany krok, a różnica w kontraście jest wyraźna.
6. Złóż korpus według linii zgięcia i sklej krawędzie. Zwróć uwagę na komorę soczewek — musi być sztywna, bo to od niej zależy ostrość.
7. Dodaj przegrodę między oczami. Oddziela obraz lewy od prawego i zapobiega ich mieszaniu.
8. Zamontuj klapkę na telefon i zabezpiecz ją rzepem. Telefon musi trzymać się pewnie, ale dać się szybko wyjąć.
9. Sprawdź ostrość. Włóż telefon z uruchomioną aplikacją w trybie VR i przesuwaj go w przód i w tył, aż obraz stanie się ostry. Zapamiętaj tę odległość i utrwal ogranicznikiem z kartonu.
10. Dorób pasek na głowę z gumki, jeśli chcesz mieć wolne ręce. Bez niego gogle trzeba trzymać przy twarzy.

Typowe błędy

• Wydruk nie w skali. Najczęstsza przyczyna tego, że obraz nie chce się zogniskować. Zmierz linijką kontrolny odcinek na szablonie przed wycinaniem.
• Za duże otwory na soczewki. Luźna soczewka przesuwa się przy każdym ruchu głowy i obraz ucieka.
• Zły rozstaw soczewek. Jeśli obraz się dwoi, to prawie zawsze ten powód. Odległość między środkami musi odpowiadać rozstawowi twoich źrenic.
• Nieszczelna obudowa. Światło wpadające bokami zabija poczucie zanurzenia. Doklej wewnętrzne kołnierze wokół twarzy.
• Brak przegrody między oczami — obrazy nakładają się na siebie i po chwili bolą oczy.
• Karton za cienki. Komora soczewek ugina się pod naciskiem i ostrość zmienia się przy każdym dotknięciu.

Zmierz rozstaw źrenic, zanim wytniesz otwory

To krok, który przesądza o tym, czy gogle będą używane, czy odłożone po pięciu minutach — a w większości poradników jest pomijany. Otwory na soczewki muszą wypadać dokładnie naprzeciwko źrenic. Jeśli są za blisko siebie lub za daleko, obraz się dwoi, oczy męczą się w kilka minut i pojawia się ból głowy.

Zmierzysz to w dwie minuty. Stań przed lustrem z linijką przyłożoną do nasady nosa, zamknij prawe oko i ustaw zero linijki na środku źrenicy lewego oka. Nie ruszając linijki, zamknij lewe oko i otwórz prawe — odczytana wartość to twój rozstaw źrenic. Powtórz pomiar kilka razy i weź średnią.

Wartość znajdziesz też w recepcie na okulary, jeśli nosisz korekcję. Jeżeli składasz gogle dla kilku osób, wytnij otwory pod największy rozstaw i dołóż wsuwane przesłony zawężające je dla pozostałych — to prostsze niż budowanie ruchomego mechanizmu z kartonu.

Co da się na tym uruchomić

Wszystko, co działa na zwykłych nakładkach na telefon: filmy 360° i VR180, zdjęcia panoramiczne, wirtualne spacery i proste aplikacje sterowane spojrzeniem. Warunek jest jeden — telefon musi mieć żyroskop, bez niego obraz nie zareaguje na ruch głowy.

Czego nie uruchomisz: gier VR z bibliotek Meta Quest czy PlayStation. Brak śledzenia pozycji oznacza, że nie podejdziesz do niczego i niczego nie chwycisz. Rozwijamy ten temat na stronie o okularach VR do telefonu.

Czy warto to robić samemu

Odpowiedź zależy od tego, po co się za to bierzesz.

Warto, jeśli traktujesz to jako projekt — z dzieckiem, na lekcję techniki, jako weekendową zabawę. Wartość jest wtedy w składaniu, nie w efekcie końcowym. Warto też, jeśli chcesz zrozumieć, jak VR działa: składając gogle samodzielnie, widzisz dokładnie, że cała technologia to dwie soczewki i podzielony ekran.

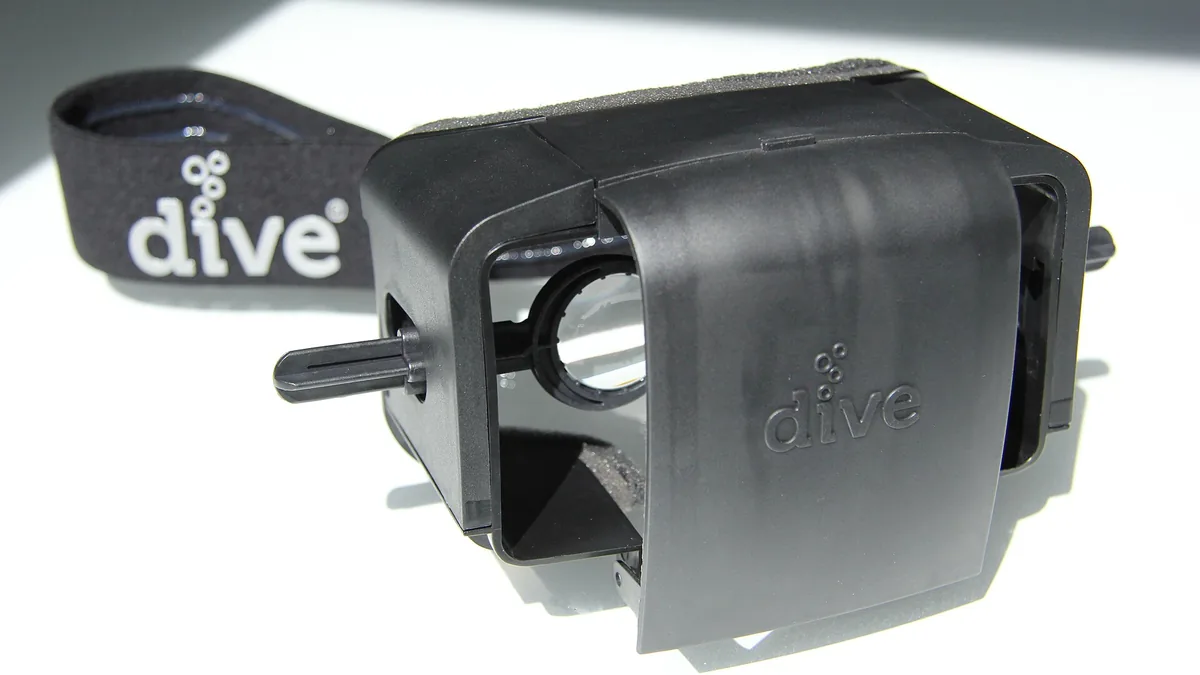

Nie warto, jeśli celem jest po prostu obejrzenie filmu 360°. Gotowa obudowa z regulacją rozstawu soczewek, regulacją ostrości i wentylacją kosztuje od 39,99 zł, a najtańsze modele z pilotem Bluetooth — od 57,99 zł. Godzina pracy i kilkanaście złotych na materiały nie dadzą lepszego wyniku niż gotowe okulary VR do 100 zł.

Trzeba też uczciwie powiedzieć, że karton ma swoje ograniczenia: nie ma regulacji, nie znosi wilgoci z oddechu i po kilkunastu użyciach zaczyna się rozklejać w komorze soczewek.

A jeśli chcesz prawdziwego VR

Domowe gogle i gotowe nakładki należą do tej samej kategorii, w której nie ma śledzenia pozycji ani kontrolerów. Prawdziwe granie zaczyna się od gogli samodzielnych — Meta Quest 3S kosztuje od 1 588 zł i działa bez telefonu i bez komputera. Porównanie modeli znajdziesz w rankingu okularów VR, a zasadę działania sprzętu tłumaczymy w tekście o tym, co to są okulary VR.
